ウッドシャッター形状図

建具の製作寸法により、
下図のように形状が変わります。

横ルーバータイプ

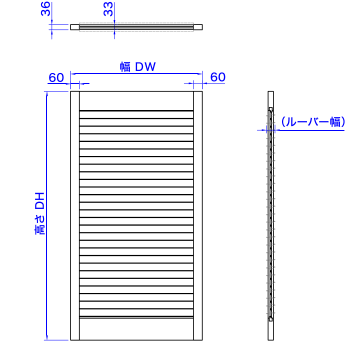

製作寸法

幅（DW）：260～900mm　高さ（DH）：（＊）～1800mm

  • （＊）最小高さはルーバー幅により決まります。
横ルーバータイプ1

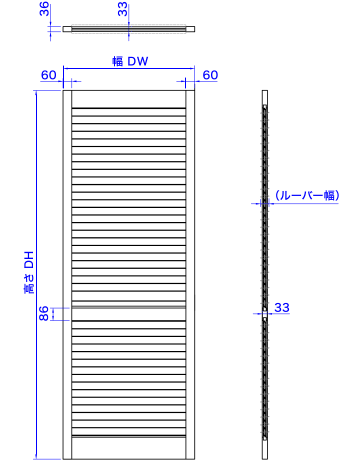

製作寸法

幅（DW）：260～900mm　高さ（DH）：1801～3000mm

横ルーバータイプ2

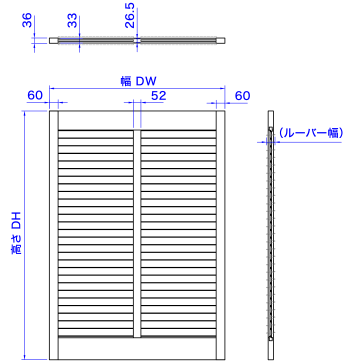

製作寸法

幅（DW）：901～1200mm　高さ（DH）：（＊）～1800mm

  • （＊）最小高さはルーバー幅により決まります。
横ルーバータイプ3

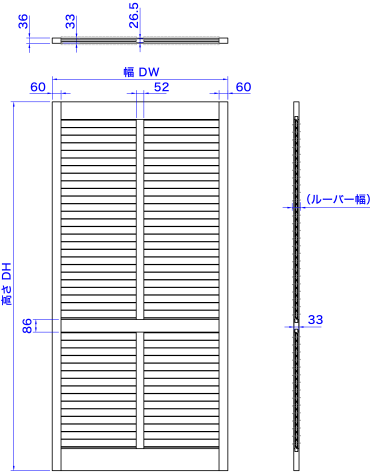

製作寸法

幅（DW）：901～1200mm　高さ（DH）：1801～3000mm

横ルーバータイプ4

縦ルーバータイプ

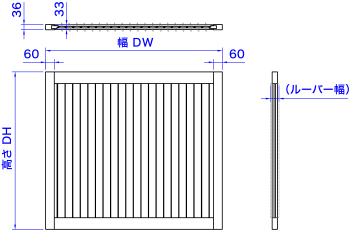

製作寸法

幅（DW）：（＊）～1200mm　高さ（DH）：260～1080mm

  • （＊）最小幅はルーバー幅により決まります。
縦ルーバータイプ1

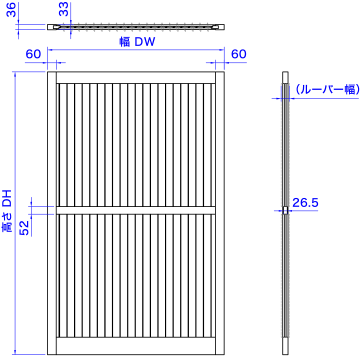

製作寸法

幅（DW）：（＊）～1200mm　高さ（DH）：1081～1940mm

  • （＊）最小幅はルーバー幅により決まります。
縦ルーバータイプ2

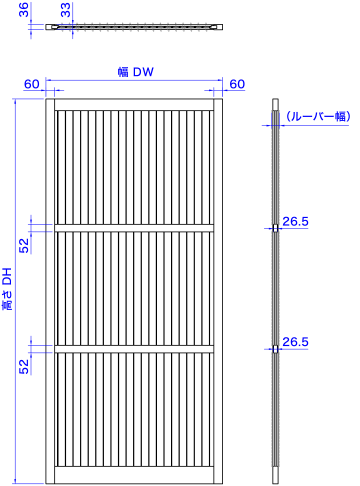

製作寸法

幅（DW）：（＊）～1200mm　高さ（DH）：1941～3000mm

  • （＊）最小高さはルーバー幅により決まります。
縦ルーバータイプ3
